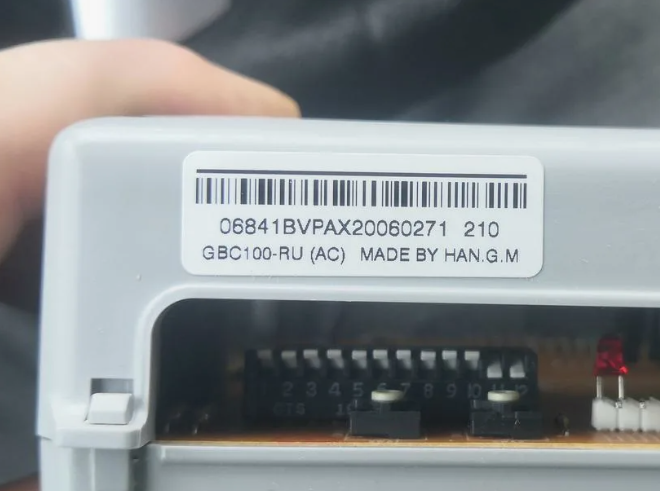

Как с помощью DIP переключателей настроить плату управления котлов Navien Deluxe и Navien Ace
Уважаемые посетители! Данная ниже информация предоставлена для ознакомительных целей. Самостоятельная наладка газового оборудования без допусков специалиста может привести к трагедии! Администрация сайта не несет ответственности за последствия использования данной информации. Менеджеры нашего интернет магазина не консультируют по вопросам ремонта и настройки котла, Вам следует обратиться к специалисту.
Производитель может вносить изменения в алгоритм работы оборудования без уведомления администрации нашего сайта.
Производитель может вносить изменения в алгоритм работы оборудования без уведомления администрации нашего сайта.
DIP переключатель 1: Функция - Режим тестирования
положение ВКЛ - Пусконаладочная работа (включать если котел новый при первом запуске)
положение ВЫКЛ - Нормальная работа (включать, если производится установка новой платы)
положение ВКЛ - Пусконаладочная работа (включать если котел новый при первом запуске)
положение ВЫКЛ - Нормальная работа (включать, если производится установка новой платы)
DIP переключатель 2 и 3: Функция - Установка режима
Обычный режим: 2 и 3 DIP положение ВЫКЛ (должен быть установлен по умолчанию)
Принудительный режим (Макс.): 2 положение ВКЛ, 3 положение ВЫКЛ
Принудительный режим (Мин.): 2 положение ВЫКЛ, 3 положение ВКЛ
Обычный режим: 2 и 3 DIP положение ВЫКЛ (должен быть установлен по умолчанию)
Принудительный режим (Макс.): 2 положение ВКЛ, 3 положение ВЫКЛ
Принудительный режим (Мин.): 2 положение ВЫКЛ, 3 положение ВКЛ
DIP переключатель 4: Функция - тип дымохода

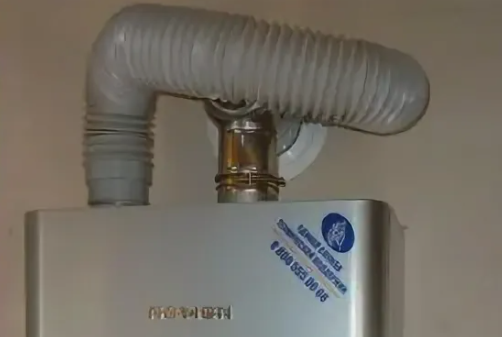

положение ВКЛ - раздельный дымоход на заборе воздуха и на выхлопе стоят две разные трубы (изображение 1)

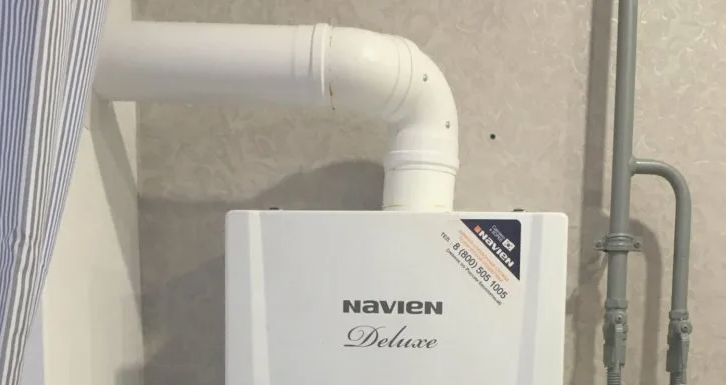

положение ВЫКЛ - коаксиальная системой отвода продуктов сгорания "труба в трубе" (Модели Navien Coaxial, изображение 2)
положение ВКЛ - раздельный дымоход на заборе воздуха и на выхлопе стоят две разные трубы (изображение 1)
положение ВЫКЛ - коаксиальная системой отвода продуктов сгорания "труба в трубе" (Модели Navien Coaxial, изображение 2)
DIP переключатель 5: Функция - Тип газа (топлива)
положение ВКЛ - сжиженный баллонный газ
положение ВЫКЛ - природный магистральный газ ( по умолчанию)
положение ВКЛ - сжиженный баллонный газ
положение ВЫКЛ - природный магистральный газ ( по умолчанию)
DIP переключатель 7,8 и 9: Функция - Установка модели котла
Navien Deluxe, RU - все DIP положение ВЫКЛ
Navien Ace(KZ), CU HE - 7 ВКЛ, 8 и 9 ВЫКЛ
Navien Ace(RU) - 7 и 8 ВЫКЛ, 9 ВКЛ
Navien Ace(KZ), STS HE - 7 и 9 ВКЛ, 8 ВЫКЛ
Navien Ace 13-24AN Атмо : ВЫКЛ ДИП 4, 7, 8, ВКЛ ДИП 9
Navien Deluxe, RU - все DIP положение ВЫКЛ
Navien Ace(KZ), CU HE - 7 ВКЛ, 8 и 9 ВЫКЛ
Navien Ace(RU) - 7 и 8 ВЫКЛ, 9 ВКЛ
Navien Ace(KZ), STS HE - 7 и 9 ВКЛ, 8 ВЫКЛ
Navien Ace 13-24AN Атмо : ВЫКЛ ДИП 4, 7, 8, ВКЛ ДИП 9
DIP переключатель 10, 11 и 12: Функция - Установка мощности котла
10 кВт - все ДИП ВЫКЛ
13 кВт - 10 и 11 ВЫКЛ, 12 ВКЛ
16 кВт - 10 и 12 ВЫКЛ, 11 ВКЛ
20 кВт - 11 и 12 ВКЛ, 10 ВЫКЛ
24 кВт - 10 ВКЛ, 11 и 12 ВЫКЛ
30 кВт - 10 и 12 ВКЛ, 11 ВЫКЛ
35 кВт - 10 и 11 ВКЛ, 12 ВЫКЛ
40 кВт - все ДИП ВКЛ
10 кВт - все ДИП ВЫКЛ
13 кВт - 10 и 11 ВЫКЛ, 12 ВКЛ
16 кВт - 10 и 12 ВЫКЛ, 11 ВКЛ
20 кВт - 11 и 12 ВКЛ, 10 ВЫКЛ
24 кВт - 10 ВКЛ, 11 и 12 ВЫКЛ
30 кВт - 10 и 12 ВКЛ, 11 ВЫКЛ
35 кВт - 10 и 11 ВКЛ, 12 ВЫКЛ
40 кВт - все ДИП ВКЛ
